一、概述

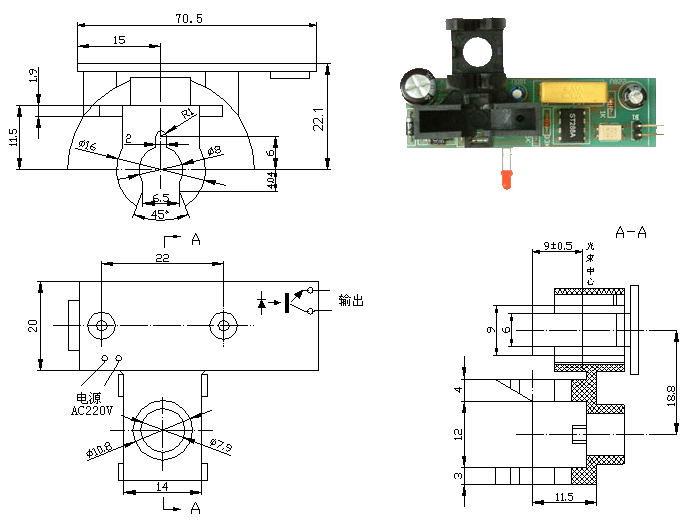

MC-220V脈沖取樣板是專門為DD862A型電度表而設計的，有源脈沖表專用模采用光耦(P521)隔離輸出，不用添加其它固定件，可直接裝于表上，不影響電表的校驗和清洗。其利用直射式雙光束光電傳感器進行采樣，經我公司開發的專用芯片ST288A整形后輸出固定脈沖寬度正方向矩形脈沖信號。該型號脈沖取樣板主要有以下功能：能有效消除抖動誤差，在采集脈沖時不會因轉盤抖動和上下電多計或少計脈沖數，是目前唯一能消除此類誤差的脈沖板；有多種輸出脈沖寬度可供客戶選擇 。
二、主要技術參數
|
項目
|
工作電壓AC(V)
|
工作電流
（典型）
|
工作溫度
℃
|
|
參數
|
220
|
7
mA
|
-20~
65
|
